Frequenzganganalyse an hohen Leistungen

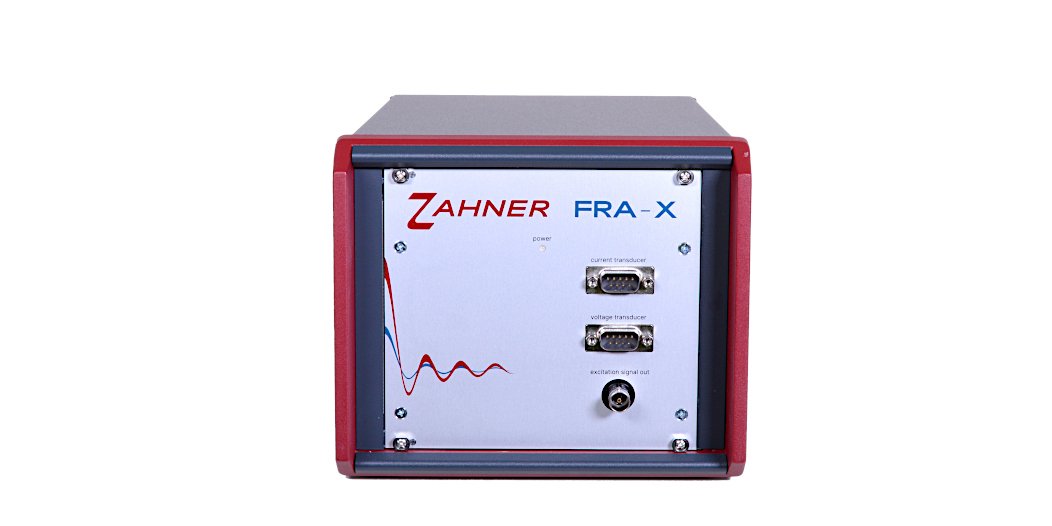

FRA-X

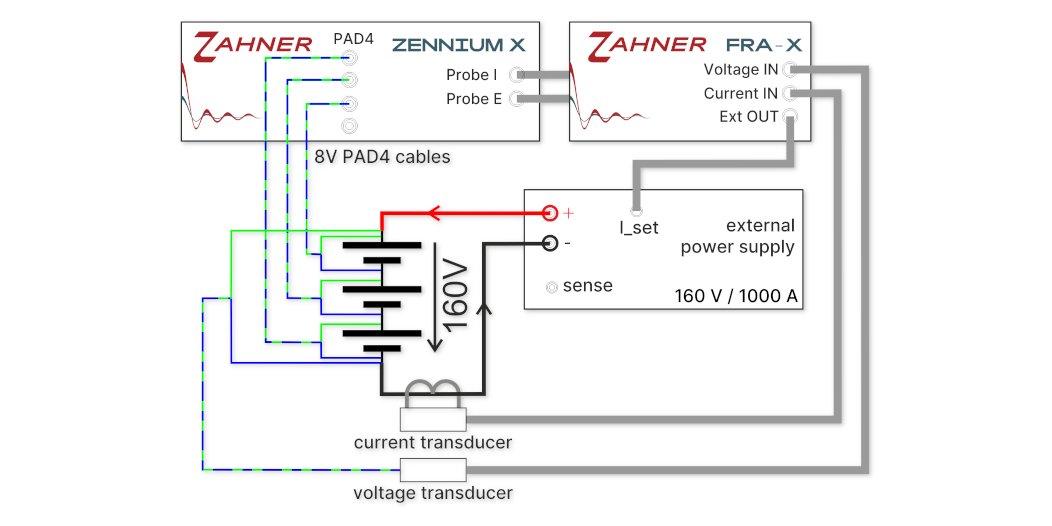

Die FRA-X bildet die Schnittstelle zwischen einem ZENNIUM-Potentiostaten und einem externen Potentiostaten oder einer elektronische Last und ermöglicht EIS-Messungen außerhalb der Leistungsspezifikationem der Zahner-Prdukte.
Über FRA-X moduliert der ZENNIUM-Potentiostat das Strom- oder Spannungsausgangssignal des externen Gerätes. Die für die EIS Messung relevanten Strom- und Spannungseingangssignale werden trotz galvanischer Trennung, mit einer sehr hohen Bandbreite direkt von FRA-X gemessen.
Die FRA-X eröffnet neue Dimensionen für EIS-Messungen an Hochleistungssystemen wie z. B. Einzelbrennstoffzellen mit mehreren 100 cm2 oder größeren Brennstoffzellenstacks.
Der Externe Potentiostat oder die elektronische Last muss dazu lediglich einen analogen Steuereingang besitzen. Wenn des externe Geräte selbst Sinussignale angeregt werden können, dann lassen sich mit der FRA-X sogar synchrone Impedanzmessungen an Einzelfrequenzen realisieren.
Der Messaufbau mit FRA-X kann auch mit unserer Remote-Schnittstelle angesteuert werden.
Über FRA-X moduliert der ZENNIUM-Potentiostat das Strom- oder Spannungsausgangssignal des externen Gerätes. Die für die EIS Messung relevanten Strom- und Spannungseingangssignale werden trotz galvanischer Trennung, mit einer sehr hohen Bandbreite direkt von FRA-X gemessen.
Die FRA-X eröffnet neue Dimensionen für EIS-Messungen an Hochleistungssystemen wie z. B. Einzelbrennstoffzellen mit mehreren 100 cm2 oder größeren Brennstoffzellenstacks.
Der Externe Potentiostat oder die elektronische Last muss dazu lediglich einen analogen Steuereingang besitzen. Wenn des externe Geräte selbst Sinussignale angeregt werden können, dann lassen sich mit der FRA-X sogar synchrone Impedanzmessungen an Einzelfrequenzen realisieren.
Der Messaufbau mit FRA-X kann auch mit unserer Remote-Schnittstelle angesteuert werden.
- Strombereiche (in A): 500, 1000, 2000, oder benutzerdefiniert
- Spannungsbereiche (in V): 5, 70, 140, 700, 1400
- Galvanostatisch vom Prüfling getrennt
- Parallele Messungen an jeder Zelle im Stack (mit PAD4-Karte)
- Remote-Integration mit C++/Python möglich
Spezifikationen
Strombereich
±500 A
Spannungsbereich
±5 V, ±70 V, ±140 V, ±700 V, 1400 V
wählbar bei der Bestellung
Steuerspannungsbereich der analogen Schnittstelle
±10 V
EIS Frequenzbereich*
10 µHz - 100 kHz
*definiert bei FRA-X
Strombereich
±1000 A
10 µHz - 100 kHz
Spannungsbereich
±5 V, ±70 V, ±140 V, ±700 V, 1400 V
wählbar bei der Bestellung
Steuerspannungsbereich der analogen Schnittstelle
±10 V
EIS Frequenzbereich*
10 µHz - 100 kHz
*definiert bei FRA-X
Strombereich
±2000 A
Spannungsbereich
±5 V, ±70 V, ±140 V, ±700 V, 1400 V
wählbar bei der Bestellung
Steuerspannungsbereich der analogen Schnittstelle
±10 V
EIS Frequenzbereich*
10 µHz - 100 kHz
*definiert bei FRA-X
Strombereich
±100 A ... ±24 kA
Spannungsbereich
±5 V, ±70 V, ±140 V, ±700 V, 1400 V
wählbar bei der Bestellung
Steuerspannungsbereich der analogen Schnittstelle
±10 V
EIS frequency range*
10 µHz - 100 kHz
10 µHz - 10 kHz (current range > 4000 A)
10 µHz - 10 kHz (current range > 4000 A)
*definiert bei FRA-X
Strombereich
±500 A
Spannungsbereich
±5 V, ±70 V, ±140 V, ±700 V, 1400 V
wählbar bei der Bestellung
Steuerspannungsbereich der analogen Schnittstelle
±10 V
EIS Frequenzbereich*
10 µHz - 100 kHz
*definiert bei FRA-X
Strombereich
±1000 A
10 µHz - 100 kHz
Spannungsbereich
±5 V, ±70 V, ±140 V, ±700 V, 1400 V
wählbar bei der Bestellung
Steuerspannungsbereich der analogen Schnittstelle
±10 V
EIS Frequenzbereich*
10 µHz - 100 kHz
*definiert bei FRA-X
Strombereich
±2000 A
Spannungsbereich
±5 V, ±70 V, ±140 V, ±700 V, 1400 V
wählbar bei der Bestellung
Steuerspannungsbereich der analogen Schnittstelle
±10 V
EIS Frequenzbereich*
10 µHz - 100 kHz
*definiert bei FRA-X
Strombereich
±100 A ... ±24 kA
Spannungsbereich
±5 V, ±70 V, ±140 V, ±700 V, 1400 V
wählbar bei der Bestellung
Steuerspannungsbereich der analogen Schnittstelle
±10 V
EIS frequency range*
10 µHz - 100 kHz
10 µHz - 10 kHz (current range > 4000 A)
10 µHz - 10 kHz (current range > 4000 A)
*definiert bei FRA-X
