HiZ-Probe

HiZ-Probe

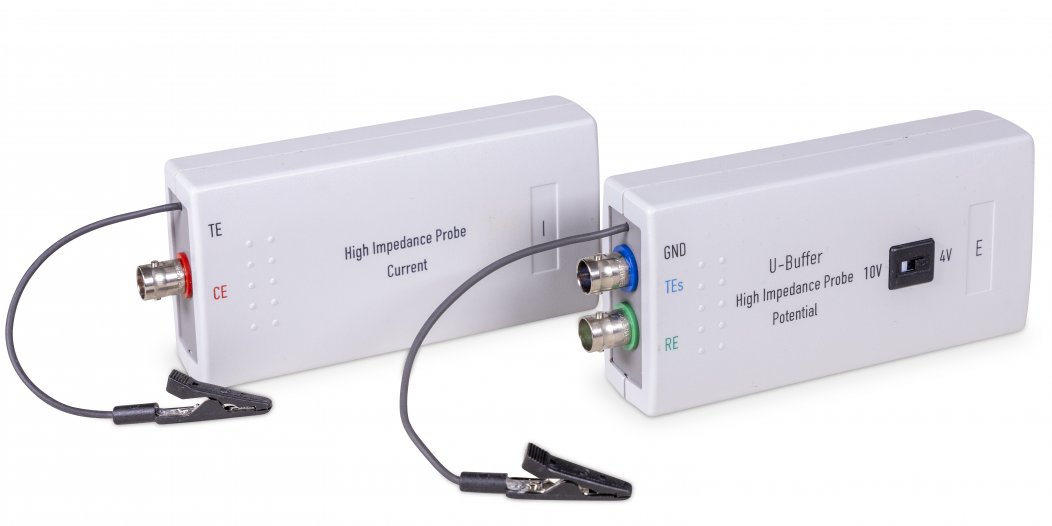

Die HiZ-Probe ist für Hochimpedanz- und Niederstrommessungen ausgelegt.  Sie hat eine Eingangsimpedanz von 1000 TΩ || 1 pF. Die HiZ-Probe besteht aus je einer I- und U-Box, die im Faradayschen Käfig in der Nähe des Prüfobjekts platziert werden sollten. Die Kabel, die die HiZ-Probe mit dem ZENNIUM Potentiostaten verbinden, sind aktiv abgeschirmt. Diese Konfiguration gewährleistet einen optimalen Schutz vor elektrischen Störungen aus der Umgebung und reduziert Artefakte, die bei Hochimpedanz- und Niederstrommessungen auftreten.

Typische Anwendungen sind Untersuchungen an passiven Schichten, Oxiden, Nitriden, dielektrischen Filmen, keramischen Substraten, niedrig leitenden Elektrolyten, Lacken, Beschichtungen, und Mikroelektroden usw.

Spezifikationen

Frequenzbereich
DC ... 1 MHz
Strombereiche
±1 pA bis ±0.5 A in 35 Bereichen, automatische Bereichswahl*
Stromauflösung DC
±2 aA
Stromauflösung AC
±16 aA*
Effektive Eingangskapazität
±1 pF
Eingangswiderstand
> 1000 TΩ (typ.)
Maße
130 x 60 x 30 mm3 (ohne Anschlüsse)
*
* Garantiert durch das Design.
Frequenzbereich
DC ... 1 MHz
Strombereiche
±1 pA bis ±0.5 A in 35 Bereichen, automatische Bereichswahl*
Stromauflösung DC
±2 aA
Stromauflösung AC
±16 aA*
Effektive Eingangskapazität
±1 pF
Eingangswiderstand
> 1000 TΩ (typ.)
Maße
130 x 60 x 30 mm3 (ohne Anschlüsse)
*
* Garantiert durch das Design.

Downloads

Laden Sie das Handbuch über die Zahner HiZ-Probe herunter...

Fordern Sie ein Angebot an

Ist das das richtige Produkt für Sie? Kontaktieren Sie unser Vertriebsteam, um weitere Informationen über unsere Produkte und ihre Eignung für Ihre individuellen Anwendungen zu erhalten.

Wenden Sie sich an den Vertrieb
