Highend trifft kompakt

IM7c

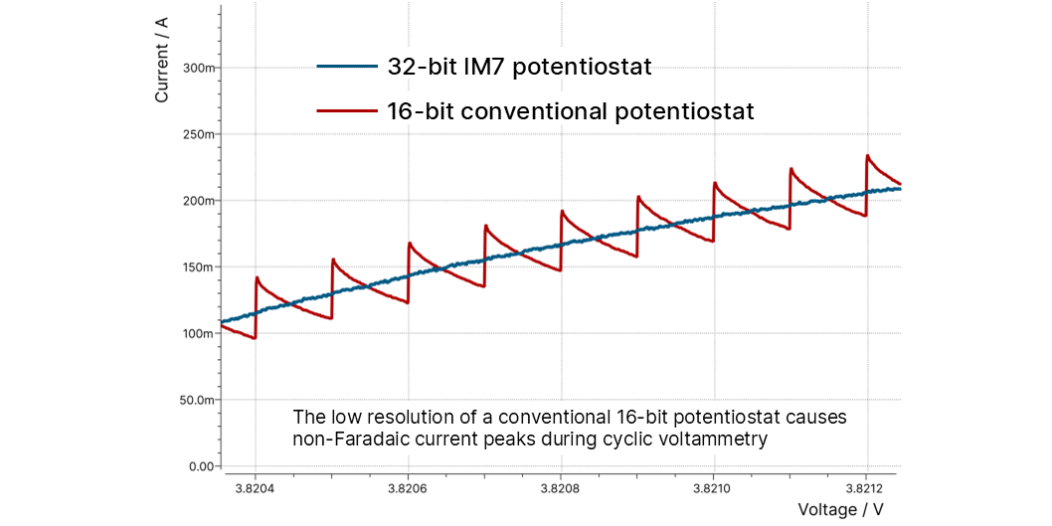

Der IM7c ist ein kompakter Potentiostat / Galvanostat inklusive Frequenzganganalysator. Er bietet eine 32-Bit DC-Auflösung und 24-Bit AC-Auflösung über 12 verschiedene Strombereiche, die besonders genaue und präzise Messungen gewährleistet. Der IM7c kombiniert kompaktes Design mit High-End-Messhardware. The ZENNIUM XC combines a compact design with high-end measurement hardware.

Der IM7c kann entweder über Zahner Lab oder über zahner_link API gesteuert werden. Die zahner_link-Bibliotheken kommunizieren über WebSocket-Verbindungen mit dem IM7c und tauschen JSON-Objekte aus. Der zahner_link basiert auf einem C++ Kern und bietet außerdem Python-Bindings für eine vereinfachte Programmierung.

Die wichtigsten Spezifikationen für den IM7c sind:
  • Eingangsspannungsbereiche: ±5 V, ±14 V
  • Strom bis zu ± 2 A über 12 Strombereiche
  • EIS Frequenzbereich von 10 µHz bis 5 MHz
  • Unterstützte Betriebssysteme: Windows, Linux und macOS
  • Steuerbar über C++ und Python

Spezifikationen

PDF-Datenblatt herunterladen
PDF-Datenblatt herunterladen
Gesamtbandbreite
DC - 6 MHz
ADW Auflösung
32-Bit DC
24-Bit AC
Oberwellenunterdrückung
> 60 dB bei ½ full scale
Potentiostat-Modi
potentiostatisch, galvanostatisch,
OCP, ZRA, FRA, Aus
Zellanschluss
2-, 3-, 4-Leiter-Kelvin
Masse Referenz
geerdet, erdfrei
PC-Schnittstelle
Gigabit Ethernet (GbE)
Maße (H x W x D)
160 x 255 x 385 mm3
Gewicht
8 kg
Zubehör
Dummy-Zelle, Testbox, LoZ-Kabelsatz, HiZ-Kabelsatz, Ethernet-Kabel (3 m), Netzkabel
Schnellstart-Installationsanleitung, 3 Zahner Analysis-Lizenzen, Sicherheitshinweise
Speicher
40 GB m.2 SSD
SD-Kartensteckplatz (für Recovery)
Spannungsversorgung
100/115/230 VAC, 50/60 Hz
180 W
Umgebungstemperatur
+10 °C bis +30 °C
Umgebungsfeuchte
<60% ohne Spezifikationsminderung
Lagertemperatur
​-20 °C bis +85 °C
Maximale Eingangsspannung
±5 V

±14 V
5 V Bereich

14 V Bereich
Spannungsauflösung
3.2 nV

9.6 nV
5 V Bereich

14 V Bereich
Spannungsgenauigkeit
± 100 µV ±10 ppm vom Messwert

± 300 µV ±30 ppm vom Messwert
5 V Bereich

14 V Bereich
Stromauflösung
±2 aA (32 Bit)
Stromgenauigkeit
±0,5% des Messwerts ±0,4% des FS

±0,05% des Messwerts ±0,04% des FS

±0,5% des Messwerts ±0,4% des FS

±0,5% des Messwerts ±125 fA
300 mA ... 2 A

3 µA ... 300 mA

30 nA ... 3 µA

< 30 nA
Eingangsimpedanz
> 10 TΩ || ±5 pF (typisch)
Eingangsleckstrom
<| 200 fA | typ.

< 5 pA max

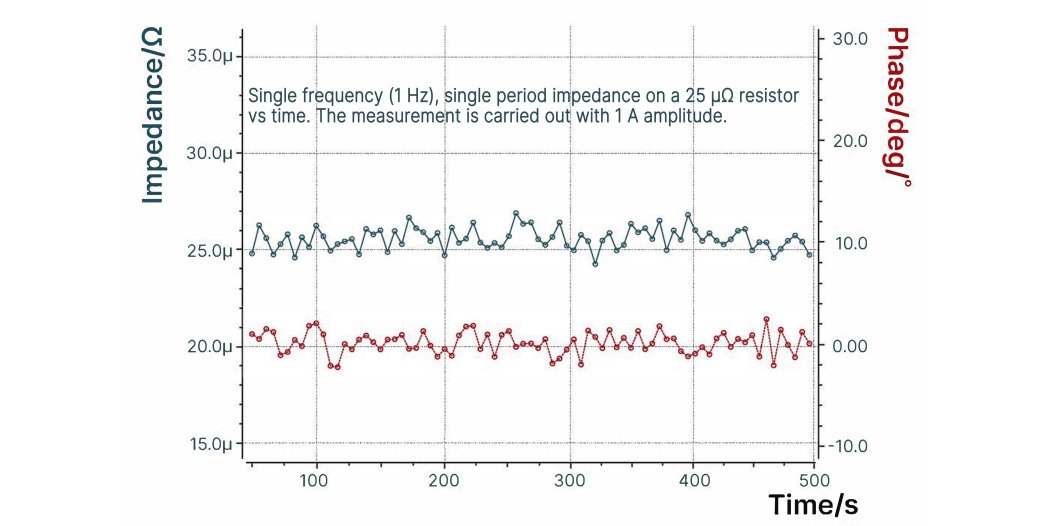

Impedanzbereich
20 µΩ bis 100 GΩ
siehe Accuracy Contour Plot (ACP) für detaillierte Informationen
Gleichtaktunterdrückung
> 86 dB bei 10 µHz bis 100 kHz

> 66 dB bei 100 kHz bis 5 MHz
Genauigkeit der Eingangsphasengang
±0.05 ° @ 10 µHz bis 100 kHz

±0.125 ° @ 100 kHz bis 5 MHz
Äquivalentes effektives Eingangsrauschen
1 µV RMS / 100 fA RMS bei 1 mHz bis 10 Hz
Maximale Abtastrate
900 kHz bei bis zu 2 Kanälen
Compliance-Spannung
±14 V
Regelspannungsbereich
±5 V

±14 V
Auflösung
2.5 nV

7.5 nV
5 V Bereich

14 V Bereich
Genauigkeit
±250 µV ±20 ppm vom Messwert

±750 µV ±60 ppm vom Messwert
5 V Bereich

14 V Bereich
Integrale Nichtlinearität
typ. 4 ppm, max. 8 ppm

typ. 12 ppm, max. 24 ppm
5 V Bereich

14 V Bereich
Bandbreite
DC bis 6 MHz bei 33 Ω Last
IR-Kompensation
automatische AC-Impedanz-Technik

Bereich 0 bis 10 MΩ

Auflösung 0.012%
Anstiegszeit für Kleinsignale
150 ns bis 200 µs in 5 steps
automatische Auswahl
Spannungsanstiegsrate
15 MV/s
Maximaler Strom
±2 A
Strombereich
±3 nA bis ± 2 A in 12 Schritten
Auflösung
32 Bit, ±0.2 ppb FS
Genauigkeit
±0,1% vom Messwert ±0,04% von FS

±0,4% vom Messwert ±0,2% von FS
≥ 3 µA to 300 mA

< 3 µA or > 300 mA
Frequenzbereich
10 µHz bis 5 MHz
Genauigkeit
< 0.0025%
Auflösung
0.0025%,

10000 Schritte / dekade
AC Spannungsamplitude
0 bis 2 V, 24 Bit Auflösung

0 bis 6 V, 24 Bit Auflösung
5 V Bereich

14 V Bereich
AC-Stromspezifikation
0 bis 2 A, 24 Bit Auflösung
in 12 Strombereichen
Gesamtbandbreite
DC - 6 MHz
ADW Auflösung
32-Bit DC
24-Bit AC
Oberwellenunterdrückung
> 60 dB bei ½ full scale
Potentiostat-Modi
potentiostatisch, galvanostatisch,
OCP, ZRA, FRA, Aus
Zellanschluss
2-, 3-, 4-Leiter-Kelvin
Masse Referenz
geerdet, erdfrei
PC-Schnittstelle
Gigabit Ethernet (GbE)
Maße (H x W x D)
160 x 255 x 385 mm3
Gewicht
8 kg
Zubehör
Dummy-Zelle, Testbox, LoZ-Kabelsatz, HiZ-Kabelsatz, Ethernet-Kabel (3 m), Netzkabel
Schnellstart-Installationsanleitung, 3 Zahner Analysis-Lizenzen, Sicherheitshinweise
Speicher
40 GB m.2 SSD
SD-Kartensteckplatz (für Recovery)
Spannungsversorgung
100/115/230 VAC, 50/60 Hz
180 W
Umgebungstemperatur
+10 °C bis +30 °C
Umgebungsfeuchte
<60% ohne Spezifikationsminderung
Lagertemperatur
​-20 °C bis +85 °C
Maximale Eingangsspannung
±5 V

±14 V
5 V Bereich

14 V Bereich
Spannungsauflösung
3.2 nV

9.6 nV
5 V Bereich

14 V Bereich
Spannungsgenauigkeit
± 100 µV ±10 ppm vom Messwert

± 300 µV ±30 ppm vom Messwert
5 V Bereich

14 V Bereich
Stromauflösung
±2 aA (32 Bit)
Stromgenauigkeit
±0,5% des Messwerts ±0,4% des FS

±0,05% des Messwerts ±0,04% des FS

±0,5% des Messwerts ±0,4% des FS

±0,5% des Messwerts ±125 fA
300 mA ... 2 A

3 µA ... 300 mA

30 nA ... 3 µA

< 30 nA
Eingangsimpedanz
> 10 TΩ || ±5 pF (typisch)
Eingangsleckstrom
<| 200 fA | typ.

< 5 pA max
Impedanzbereich
20 µΩ bis 100 GΩ
siehe Accuracy Contour Plot (ACP) für detaillierte Informationen
Gleichtaktunterdrückung
> 86 dB bei 10 µHz bis 100 kHz

> 66 dB bei 100 kHz bis 5 MHz
Genauigkeit der Eingangsphasengang
±0.05 ° @ 10 µHz bis 100 kHz

±0.125 ° @ 100 kHz bis 5 MHz
Äquivalentes effektives Eingangsrauschen
1 µV RMS / 100 fA RMS bei 1 mHz bis 10 Hz
Maximale Abtastrate
900 kHz bei bis zu 2 Kanälen
Compliance-Spannung
±14 V
Regelspannungsbereich
±5 V

±14 V
Auflösung
2.5 nV

7.5 nV
5 V Bereich

14 V Bereich
Genauigkeit
±250 µV ±20 ppm vom Messwert

±750 µV ±60 ppm vom Messwert
5 V Bereich

14 V Bereich
Integrale Nichtlinearität
typ. 4 ppm, max. 8 ppm

typ. 12 ppm, max. 24 ppm
5 V Bereich

14 V Bereich
Bandbreite
DC bis 6 MHz bei 33 Ω Last
IR-Kompensation
automatische AC-Impedanz-Technik

Bereich 0 bis 10 MΩ

Auflösung 0.012%
Anstiegszeit für Kleinsignale
150 ns bis 200 µs in 5 steps
automatische Auswahl
Spannungsanstiegsrate
15 MV/s
Maximaler Strom
±2 A
Strombereich
±3 nA bis ± 2 A in 12 Schritten
Auflösung
32 Bit, ±0.2 ppb FS
Genauigkeit
±0,1% vom Messwert ±0,04% von FS

±0,4% vom Messwert ±0,2% von FS
≥ 3 µA to 300 mA

< 3 µA or > 300 mA
Frequenzbereich
10 µHz bis 5 MHz
Genauigkeit
< 0.0025%
Auflösung
0.0025%,

10000 Schritte / dekade
AC Spannungsamplitude
0 bis 2 V, 24 Bit Auflösung

0 bis 6 V, 24 Bit Auflösung
5 V Bereich

14 V Bereich
AC-Stromspezifikation
0 bis 2 A, 24 Bit Auflösung
in 12 Strombereichen

Downloads

Laden Sie das 3D-Modell von IM7c im Step-Dateiformat herunter.

IM7c - 3D Model
