Die ultimative Hochleistung

IM7x

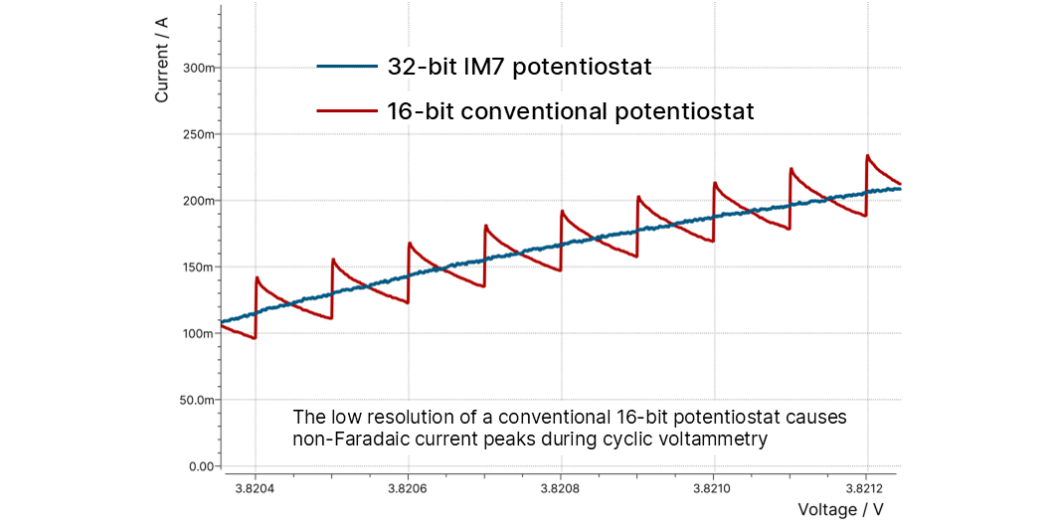

Der IM7x ist ein modularer Potentiostat / Galvanostat mit einem Frequenzganganalysator (FRA). Er bietet eine 32-Bit DC-Auflösung und eine 24-Bit AC-Auflösung über 12 verschiedene Strombereiche und kann damit besonders präzise und genaue Messungen durchführen.

Der IM7x kann entweder über Zahner Lab oder über zahner_link API gesteuert werden. Die zahner_link-Bibliotheken kommunizieren über WebSocket-Verbindungen mit dem IM7x und tauschen JSON-Objekte aus. Der zahner_link basiert auf einem C++ Kern und bietet außerdem Python-Bindings für eine vereinfachte Programmierung.

Die wichtigsten Spezifikationen für den IM7x sind:
  • Eingangsspannungsbereiche: ±5 V, ±15 V
  • Strom bis zu ±4 A über 12 Strombereiche
  • EIS Frequenzbereich von 10 µHz bis 12 MHz
  • Bis zu 33 parallele Kanäle für EIS (bis zu 8 PAD42 Karten)
  • Unterstützte Betriebssysteme: Windows, Linux, und macOS
  • Steuerbar über C++ und Python

Spezifikationen

PDF-Datenblatt herunterladen
PDF-Datenblatt herunterladen
Gesamtbandbreite
DC - 15 MHz
ADW Auflösung
32-Bit DC
24-Bit AC
Oberwellenunterdrückung
> 60 dB @ ½ full scale
Potentiostat-Betriebsarten
potentiostatisch, galvanostatisch
OCP, ZRA, FRA, Aus
Zellanschluss
2-, 3-, 4-Leiter-Kelvin
Masse Referenz
geerdet, erdfrei
Erweiterungssteckplätze
9
PC-Schnittstelle
Gigabit Ethernet (GbE)
Maße (H x W x D)
160 x 470 x 376 mm3
Gewicht
13.2 kg
Zubehör
Dummy-Zelle, Testbox, LoZ-Kabelsatz, HiZ-Kabelsatz, Ethernet-Kabel (3 m), Netzkabel
Schnellstart-Installationsanleitung, 3 Zahner Analysis-Lizenzen, Sicherheitshinweise
Spannungsversorgung
100/115/230 VAC, 50/60 Hz
400 W
Speicher
40 GB m.2 SSD
SD-Kartensteckplatz (für Recovery)
Umgebungstemperatur
+10 °C bis +30 °C
Umgebungsfeuchte
< 60% ohne Spezifikationsminderung
Lagertemperatur
-20 °C bis +85 °C
Betriebssystem
Windows, Linux, and macOS
Maximale Eingangsspannung
±5.5 V

±16 V
5 V Bereich

15 V Bereich
Spannungsauflösung
3.2 nV

9.6 nV
5 V Bereich

15 V Bereich
Spannungsgenauigkeit
± 50 µV ±2 ppm vom Messwert

± 150 µV ±5 ppm vom Messwert
5 V Bereich

15 V Bereich
Stromauflösung
±2 aA (32 Bit)
Stromgenauigkeit
±0,5% des Messwerts ±0,2% FS

±0,05% des Messwerts ±0,02% FS

±0,5% des Messwerts ±0,2% FS

±0,5% des Messwerts ±125 fA
300 mA ... 4 A

3 µA ... 300 mA

30 nA ... 3 µA

< 30 nA
Maximale Abtastrate
900 kHz bei bis zu 2 Kanälen
Summenabtastrate 3,0 MSps
Eingangsimpedanz
> 10 TΩ || ±5 pF (typisch)
Eingangsleckstrom
< |200 fA| typ.

< |2 pA| max.
Impedanzbereich
10 µΩ to 100 GΩ
siehe Accuracy Contour Plot (ACP) für detaillierte Informationen.
Gleichtaktunterdrückung
> 86 dB @ 10 µHz to 100 kHz

> 66 dB @ 100 kHz to 12 MHz
Genauigkeit des Eingangsphasengang
±0.05 ° @ 10 µHz to 100 kHz

±0.125 ° @ 100 kHz to 12 MHz
Äquivalentes effektives Eingangsrauschen
1 µV rms / 100 fA rms @ 1 mHz bis 10 Hz
Regelspannungsbereich
±5 V

±15 V
Auflösung
2.5 nV

7.5 nV
5 V Bereich

15 V Bereich
Genauigkeit
±150 µV ±5 ppm vom Messwert

±450 µV ±25 ppm vom Messwert
5 V Bereich

15 V Bereich
Integrale Nichtlinearität
typ. 1 ppm, max. 2 ppm

typ. 3 ppm, max. 8 ppm
5 V Bereich

15 V Bereich
Ausgangsspannung
±16 V

±32 V
Bandbreite
DC bis 15 MHz @ 33 Ω load
IR-Kompensation
automatische AC-Impedanztechnik

Bereich 0 to 10 MΩ

Auflösung 0.012%
Anstiegszeit für Kleinsignale
150 ns bis 200 µs in 5 Schritten
automatische Auswahl
Spannungsanstiegsrate
15 MV/s
Maximaler Strom
±4 A
Strombereich
±3 nA bis ±4 A in 12 Schritten
Auflösung
32 Bit, ±0.2 ppb vom FS
Genauigkeit
±0.025% vom Messwert ±0.01% of FS

±0.1% vom Messwert ±0.05% of FS
≥ 1 µA to 100 mA

< 1 µA or > 100 mA
Frquenzbereich
10 µHz bis 12 MHz
Genauigkeit
< 0.0025%
Auflösung
0.0025%,

10000 Schritte/Dekade
AC Spannungsamplitude
0 to 2 V, 24 Bit Auflösung

0 to 6 V, 24 Bit Auflosung
5 V Bereich

15 V Bereich
AC-Stromamplitude
0 bis 2 A, 24 Bit Auflösung
in 12 Strombereichen
Gesamtbandbreite
DC - 15 MHz
ADW Auflösung
32-Bit DC
24-Bit AC
Oberwellenunterdrückung
> 60 dB @ ½ full scale
Potentiostat-Betriebsarten
potentiostatisch, galvanostatisch
OCP, ZRA, FRA, Aus
Zellanschluss
2-, 3-, 4-Leiter-Kelvin
Masse Referenz
geerdet, erdfrei
Erweiterungssteckplätze
9
PC-Schnittstelle
Gigabit Ethernet (GbE)
Maße (H x W x D)
160 x 470 x 376 mm3
Gewicht
13.2 kg
Zubehör
Dummy-Zelle, Testbox, LoZ-Kabelsatz, HiZ-Kabelsatz, Ethernet-Kabel (3 m), Netzkabel
Schnellstart-Installationsanleitung, 3 Zahner Analysis-Lizenzen, Sicherheitshinweise
Spannungsversorgung
100/115/230 VAC, 50/60 Hz
400 W
Speicher
40 GB m.2 SSD
SD-Kartensteckplatz (für Recovery)
Umgebungstemperatur
+10 °C bis +30 °C
Umgebungsfeuchte
< 60% ohne Spezifikationsminderung
Lagertemperatur
-20 °C bis +85 °C
Betriebssystem
Windows, Linux, and macOS
Maximale Eingangsspannung
±5.5 V

±16 V
5 V Bereich

15 V Bereich
Spannungsauflösung
3.2 nV

9.6 nV
5 V Bereich

15 V Bereich
Spannungsgenauigkeit
± 50 µV ±2 ppm vom Messwert

± 150 µV ±5 ppm vom Messwert
5 V Bereich

15 V Bereich
Stromauflösung
±2 aA (32 Bit)
Stromgenauigkeit
±0,5% des Messwerts ±0,2% FS

±0,05% des Messwerts ±0,02% FS

±0,5% des Messwerts ±0,2% FS

±0,5% des Messwerts ±125 fA
300 mA ... 4 A

3 µA ... 300 mA

30 nA ... 3 µA

< 30 nA
Maximale Abtastrate
900 kHz bei bis zu 2 Kanälen
Summenabtastrate 3,0 MSps
Eingangsimpedanz
> 10 TΩ || ±5 pF (typisch)
Eingangsleckstrom
< |200 fA| typ.

< |2 pA| max.
Impedanzbereich
10 µΩ to 100 GΩ
siehe Accuracy Contour Plot (ACP) für detaillierte Informationen.
Gleichtaktunterdrückung
> 86 dB @ 10 µHz to 100 kHz

> 66 dB @ 100 kHz to 12 MHz
Genauigkeit des Eingangsphasengang
±0.05 ° @ 10 µHz to 100 kHz

±0.125 ° @ 100 kHz to 12 MHz
Äquivalentes effektives Eingangsrauschen
1 µV rms / 100 fA rms @ 1 mHz bis 10 Hz
Regelspannungsbereich
±5 V

±15 V
Auflösung
2.5 nV

7.5 nV
5 V Bereich

15 V Bereich
Genauigkeit
±150 µV ±5 ppm vom Messwert

±450 µV ±25 ppm vom Messwert
5 V Bereich

15 V Bereich
Integrale Nichtlinearität
typ. 1 ppm, max. 2 ppm

typ. 3 ppm, max. 8 ppm
5 V Bereich

15 V Bereich
Ausgangsspannung
±16 V

±32 V
Bandbreite
DC bis 15 MHz @ 33 Ω load
IR-Kompensation
automatische AC-Impedanztechnik

Bereich 0 to 10 MΩ

Auflösung 0.012%
Anstiegszeit für Kleinsignale
150 ns bis 200 µs in 5 Schritten
automatische Auswahl
Spannungsanstiegsrate
15 MV/s
Maximaler Strom
±4 A
Strombereich
±3 nA bis ±4 A in 12 Schritten
Auflösung
32 Bit, ±0.2 ppb vom FS
Genauigkeit
±0.025% vom Messwert ±0.01% of FS

±0.1% vom Messwert ±0.05% of FS
≥ 1 µA to 100 mA

< 1 µA or > 100 mA
Frquenzbereich
10 µHz bis 12 MHz
Genauigkeit
< 0.0025%
Auflösung
0.0025%,

10000 Schritte/Dekade
AC Spannungsamplitude
0 to 2 V, 24 Bit Auflösung

0 to 6 V, 24 Bit Auflosung
5 V Bereich

15 V Bereich
AC-Stromamplitude
0 bis 2 A, 24 Bit Auflösung
in 12 Strombereichen
Modular System

Erweiterungen

IM7x

products/images/

Hochleistungserweiterungen

Erweitern Sie Ihren IM7x Potentiostaten mit unserer dynamischen elektronischen Last (EL1002) für EIS-Messungen an Batterie-, Brennstoffzellen- oder Elektrolysestacks. Messungen mit Strömen bis zu 680 A können für Stacks mit Spannungen von bis zu 100 V durchgeführt werden. Mit einer Sinusanregung von bis zu 1 kW können präzise EIS-Messungen an großen Brennstoffzellen-, Elektrolyseur- und Batteriesystemen durchgeführt werden.

EL1002

Die dynamische elektronische Last EL1002 kann Leistungen bis zu 1 kW an Systemen mit bis zu 100 V bei EIS-Messungen modulieren. Die EL1002 arbeitet als Erweiterung der IM7/ZENNIUM Serie Potentiostaten. Die EL1002 kann mit Geräten von Drittanbietern (Senken und Quellen) für Messungen von bis zu 680 A erweitert werden.

Erweiterungskarten

Die Funktionalität des IM7x Potentiostaten kann mit Einsteckkarten erweitert werden. Mit den Erweiterungskarten können zusätzliche analoge und digitale Ein- und Ausgangssignale verarbeitet werden; Leistungsbereiche können optimiert und erweitert werden.

PAD42

Eine PAD42 Karte bietet vier zusätzliche Spannungs- oder Strommesskanäle. Die PAD42 Karte wird hauptsächlich für Batterie- und Brennstoffzellenanwendungen sowie für Elektrolyseure eingesetzt, wo elektrochemische Messungen für jede Zelle in einem Stapel synchron in einer einzigen Messung aufgezeichnet werden können. Das IM7x kann mit bis zu acht PAD42-Karten aufgerüstet werden, wodurch es bis zu 33 Eingangssignale in einer einzigen Messung erfassen kann.

RMUX16 Karte

RMUX16

Die RMUX16 Karte ermöglicht den gleichzeitigen Anschluss von bis zu 16 Einzelzellen an den Potentiostaten. In einem IM7/ZENNIUM Potentiostat können bis zu vier RMUX16 Karten installiert werden. Damit ist der gleichzeitige Anschluss von bis zu 64 elektrochemischen Zellen möglich. Die Messungen an allen angeschlossenen Zellen werden sequentiell durchgeführt. Die RMUX16 Karte ist eine optimale Ergänzung für Prüfreihenmessungen an kleinen Proben.

TEMP-U2

Zahner TEMP-U2 ermöglicht die Temperaturmessung durch direkten Anschluss von zwei Thermoelementen. Zwei zusätzliche Spannungseingangskanäle stehen zur Verfügung und bieten die Möglichkeit, zusätzliche Variablen während der Messung zu erfassen. Die Spannungskanäle können zum Beispiel mit einer pH-Elektrode oder einer Druckkammer konfiguriert werden, um den pH-Wert oder den Kammerdruck während der Messung aufzuzeichnen.

MIO

Die MIO Karte bietet vier analoge Ausgangskanäle mit einem Spannungsbereich von ±10 V. Darüber hinaus verfügt die MIO Erweiterungskarte über vier isolierte digitale Eingangs- und vier isolierte digitale Relais-Ausgangskanäle. Die MIO Karte kann verwendet werden, um Triggersignale zwischen den IM7/ZENNIUM Potentiostaten und einem Fremdgerät zu empfangen und zu senden.

Downloads

Laden Sie das 3D-Modell von IM7x im Step-Dateiformat herunter.

IM7x - 3D Modell
