Parallele Impedanzmessungen

PAD42

Die Zahner PAD42-Karte erweitert das Gerät mit vier zusätzlichen Spannungskanälen für synchrone DC- und AC-Messungen. Die PAD42-Karte ist eine optimale Ergänzung zum Potentiostat IM7 für Stack-Messungen oder segmentierte Zellen.

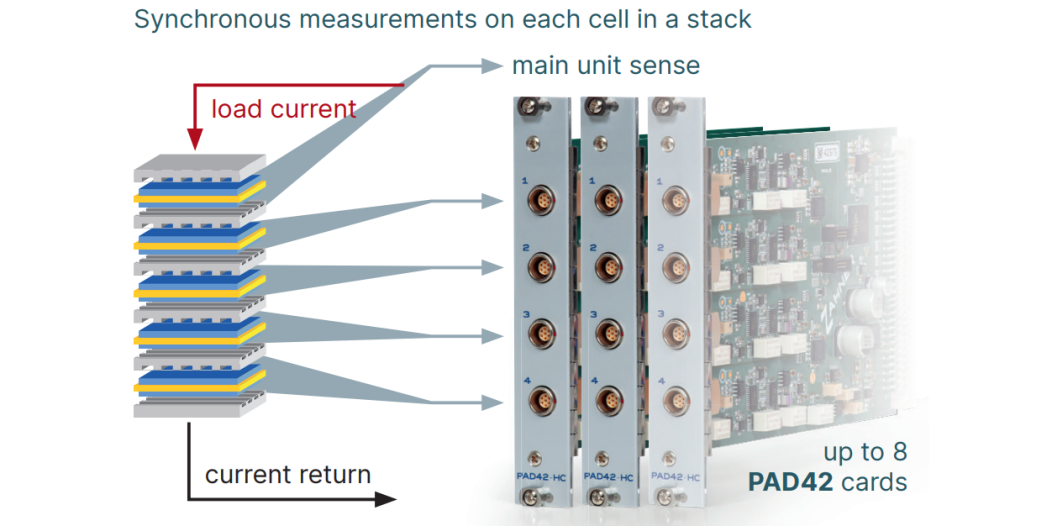

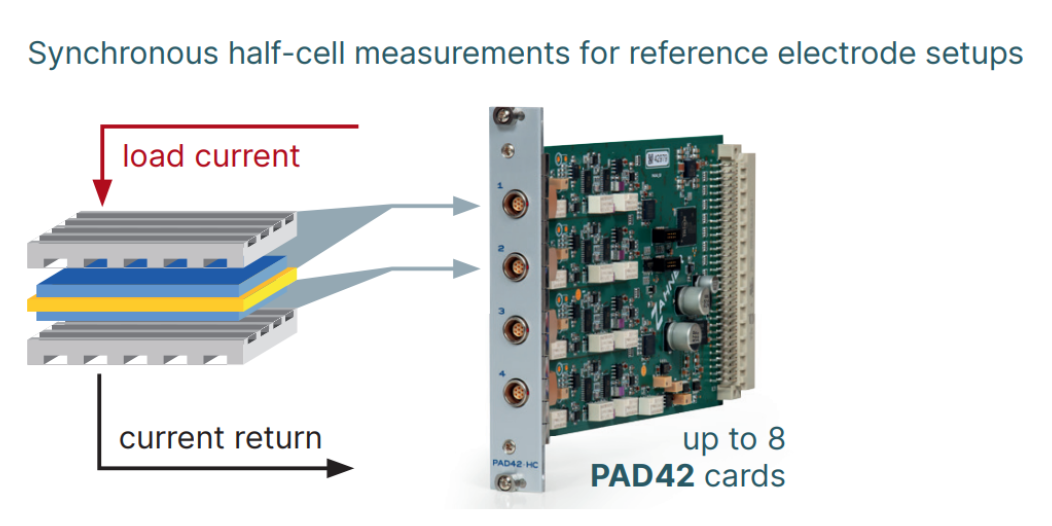

Die PAD42-Karte wird bei Untersuchungen an Batterie-, Brennstoffzellen-, Elektrolyseur-Stacks eingesetzt. Darüber hinaus ermöglicht sie halbezellaufgelöste Messungen unter Einbeziehung von Referenzelektroden.

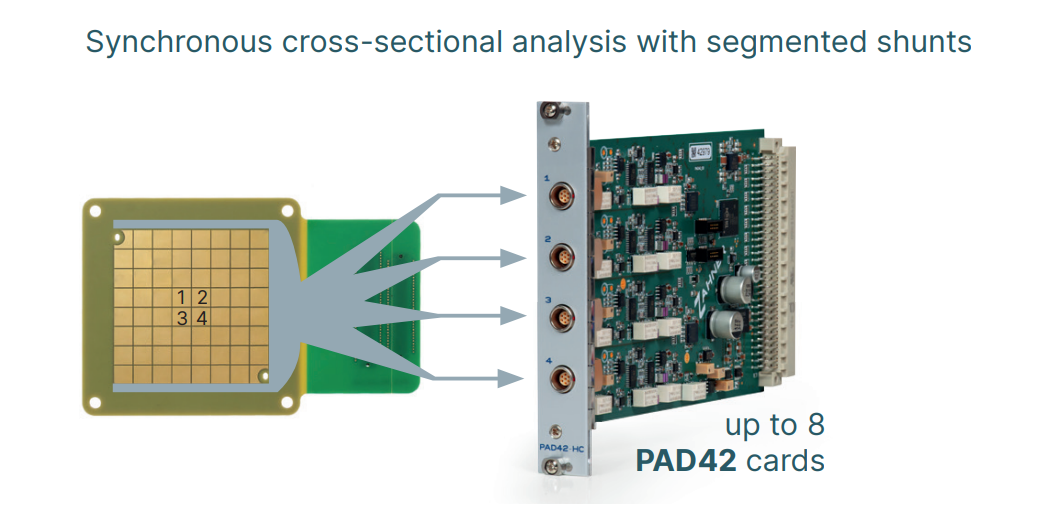

Synchrone EIS-Messungen ermöglichen eine äußerst detaillierte Erfassung des Messsystemverhaltens sowohl in der Ebene als auch über den gesamten Stack hinweg. Bis zu 33 EIS-Signale können in einem Frequenzbereich von 10 µHz bis 1 MHz aufgezeichnet werden. 24-Bit-AD-Wandler gewährleisten eine hohe Qualität der EIS-Daten.

Übersicht der PAD42-Kartenvarianten:
PAD42-HC: zur Untersuchung einzelner Zellen in einem Stack von bis zu ±150V
PAD42-HZ: zur Untersuchung von Batterien mit hochohmigen Referenzelektroden oder hochohmigen Objekten
  • Parallele EIS-Stack-Messungen
  • 24-Bit-AD-Auflösung auf allen Kanälen
  • Bis zu 33 Kanäle im IM7x
  • Bis zu 5 Kanäle im IM7
  • Integriert mit externen Potentiostaten und elektronischen Lasten

Spezifikationen

PDF-Datenblatt herunterladen
PDF-Datenblatt herunterladen
Kanäle pro Karte
4 einzeln adressierbare
Buchsen
4x Lemosa EGA.0B.307.CLL
Eingangsspannungsbereich
±5 V
±20 V1, ±30 V1, ±40 V1 (auf Anfrage)
Eingangsspannungsgenauigkeit
±150 µV ±0.05% vom Messwert
Common mode Bereich
±150 V
(±500 V, ±750 V, ±1000 V)2
Gleichtaktunterdrückung
100 dB (60 dB @ 500 kHz)
Frequenzbereich
10 µHz - 1 MHz
Eingangsimpedanz
200 kΩ
Auflösung
24 Bit
Auflösung der AC-Eingangsspannung
6.4 nV (Gain 100)
Maximale PAD4 unterstützt
1 (IM7)

8 (IM7x)
1)
±5 V Standard, höhrere Eingangsspannungsbereiche reduzieren die Spezifikationen
2)
bei ±25 V, ±37.5 V und ±50 V Eingangsspannungsbereich (höhere Eingangsspannungsbereiche ergeben größere Common Mode Bereiche)
Buchsen
4x Lemosa EGA.0B.307.CLL
Kanäle pro Karte
4 einzeln adressierbare
Eingangsspannungsbereich
±5 V
Eingangsspannungsgenauigkeit
±300 µV ±0.1% of reading
Common mode Bereich
±10 V
Frequenzbereich
10 µHz - 1 MHz
Eingangsimpedanz
>100 GΩ
Eingangsleckstrom
< |30 pA|
Auflösung
24 Bit
Auflösung der AC-Eingangsspannung
6.4 nV (Gain 100)
Maximale PAD4 unterstützt
1 (IM7)

8 (IM7x)
Kanäle pro Karte
4 einzeln adressierbare
Buchsen
4x Lemosa EGA.0B.307.CLL
Eingangsspannungsbereich
±5 V
±20 V1, ±30 V1, ±40 V1 (auf Anfrage)
Eingangsspannungsgenauigkeit
±150 µV ±0.05% vom Messwert
Common mode Bereich
±150 V
(±500 V, ±750 V, ±1000 V)2
Gleichtaktunterdrückung
100 dB (60 dB @ 500 kHz)
Frequenzbereich
10 µHz - 1 MHz
Eingangsimpedanz
200 kΩ
Auflösung
24 Bit
Auflösung der AC-Eingangsspannung
6.4 nV (Gain 100)
Maximale PAD4 unterstützt
1 (IM7)

8 (IM7x)
1)
±5 V Standard, höhrere Eingangsspannungsbereiche reduzieren die Spezifikationen
2)
bei ±25 V, ±37.5 V und ±50 V Eingangsspannungsbereich (höhere Eingangsspannungsbereiche ergeben größere Common Mode Bereiche)
Buchsen
4x Lemosa EGA.0B.307.CLL
Kanäle pro Karte
4 einzeln adressierbare
Eingangsspannungsbereich
±5 V
Eingangsspannungsgenauigkeit
±300 µV ±0.1% of reading
Common mode Bereich
±10 V
Frequenzbereich
10 µHz - 1 MHz
Eingangsimpedanz
>100 GΩ
Eingangsleckstrom
< |30 pA|
Auflösung
24 Bit
Auflösung der AC-Eingangsspannung
6.4 nV (Gain 100)
Maximale PAD4 unterstützt
1 (IM7)

8 (IM7x)
